TECH EXPLAINER · 半導體 · 投資視角

AI 的電力牆：
下一個瓶頸不是製程，是供電

AI 資料中心的限制，正從「晶片能做多小」變成「電送不送得進來」。當單機櫃功率從 kW 衝向接近 MW，SiC 與 GaN 這兩種寬能隙半導體，成了把電高效送進晶片的關鍵——也是一條從電網到晶片的新投資地圖。

原創內容請參考原文： SiC and GaN: The AI Power Wall — TrendForce Insights

tl;dr

AI 機櫃越吃電，傳統矽（Si）電源在高壓、高頻、發熱上撐不住。SiC（高壓前段、HVDC、固態變壓器）與 GaN（機櫃電源、末端轉換，效率 >96%）接手把電高效送進晶片。主軸是 12V → 800V 的升壓轉換，AI＋電動車雙引擎推動 2026 結構性成長。投資看 IDM（從晶圓到模組全包的大廠）、純 GaN／SiC 元件、GaN 代工（台廠 世界先進）與封裝瓶頸。

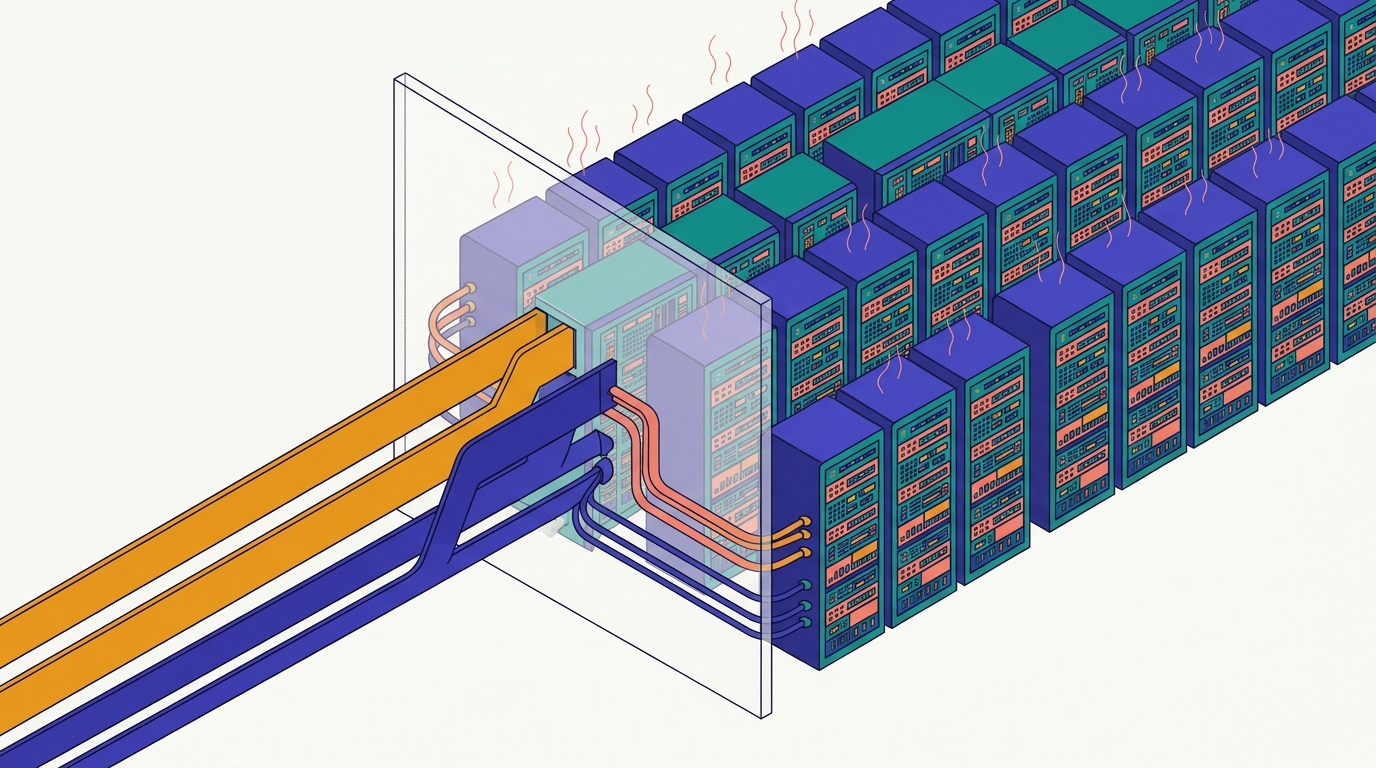

什麼是「AI 電力牆」

把晶片做更小、衝到 2nm 以下，已經不夠用來補上算力缺口。真正卡住資料中心擴張的，是電：機櫃功率評級從幾千瓦一路爬向接近百萬瓦，加上 AI 從訓練走向大規模推論（長時間高負載），傳統多級 AC 轉換的熱損耗變得無法忽視。這道把擴張頂住的限制，就是「電力牆」。

瓶頸換位：從「製程」到「供電」

過去比的是製程節點，現在比的是「同樣一櫃，能不能把更多電、更乾淨地送進去」。每一段轉換的損耗都變成熱，熱又吃掉散熱與空間預算。

為什麼傳統矽撐不住

多級 AC→DC→DC 轉換、低電壓大電流（傳統 12V），導線損耗與發熱隨功率快速放大。要往上撐，得換更高壓的架構與更有效率的開關元件。

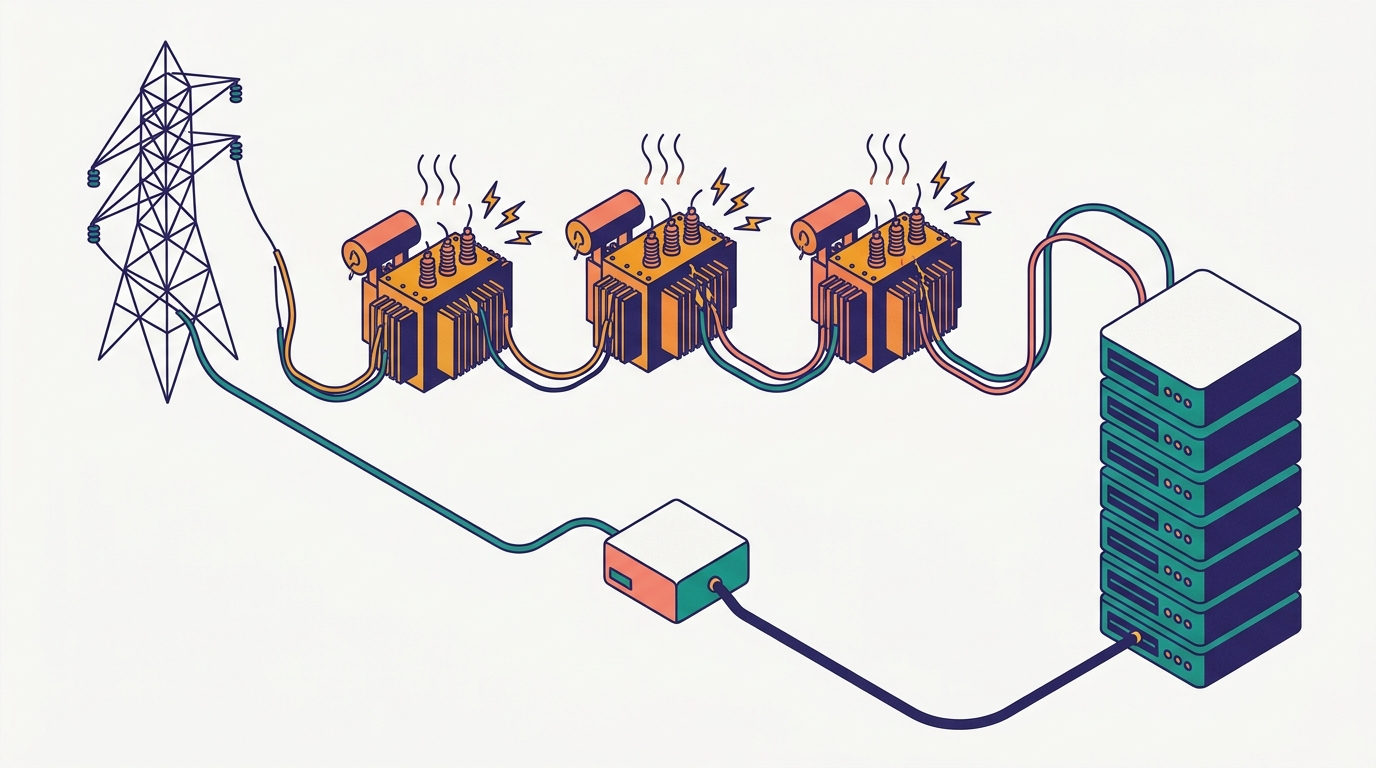

上：電從電網經過好幾個變壓器，每一段都在散熱漏電；下：電從電網經一段乾淨的轉換直送伺服器 — 上面那條路：每轉換一次就漏一次熱（傳統多級 AC）。下面那條：少轉幾次、直接送（HVDC）。少掉的熱，就是省下的電費與散熱。

為什麼是 SiC 與 GaN（寬能隙）

SiC（碳化矽）與 GaN（氮化鎵）是「寬能隙」（wide-bandgap）半導體：能承受更高電壓、切換更快、更耐高溫。結果就是——同樣功率，損耗更低、元件更小、散熱更好，電源效率能上看 96% 以上（超越「鈦金級」——伺服器電源效率的最高等級認證）。

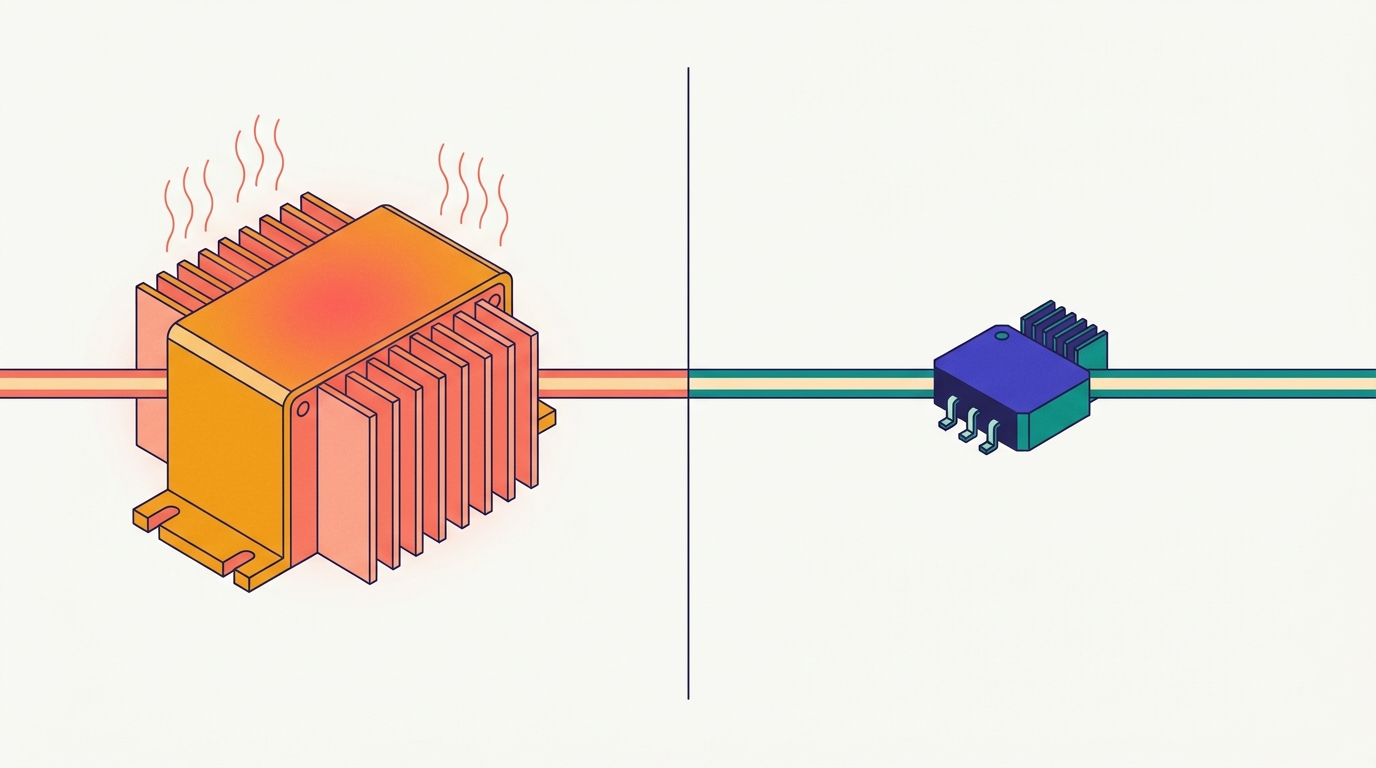

左：又大又熱的傳統電源模組；右：又小又涼的寬能隙模組，傳輸同樣的功率 — 同樣的功率，寬能隙模組更小、更涼。少掉的熱，就是省下來的散熱與空間預算。

SiC 碳化矽

開關特性與熱表現優異，扛得住高壓、大功率。
適合電網前段、固態變壓器（SST）、車用主驅動逆變器。
EV 續航拉到 700km＋時，主逆變器幾乎都用 SiC。

GaN 氮化鎵

高頻、高效率、輕薄，動態反應快。
適合機櫃電源（PSU）、末端 DC/DC、車載充電、快充、LiDAR。
極端超高壓／高功率密度場景，仍需 SiC 補位。

用在電力鏈的哪裡：從電網到晶片

把電從電網一路送到晶片，會經過好幾次升壓／降壓。粗略分工：SiC 顧前段高壓，GaN 顧機櫃與末端。整體電壓架構正從傳統 12V 走向 800V HVDC（高壓直流）。

電網 → 機櫃 → 晶片：誰管哪一段

■ SiC（高壓前段） ■ GaN（機櫃／末端）

SiC vs GaN：用電壓分工

為什麼是現在

效率＝省電費＋省散熱＋更高功率密度，直接打進資料中心的營運成本（TCO）。加上 800V 架構在資料中心與電動車同步轉換，power 半導體從「周邊零件」升格成「戰略要角」——AI 與車兩個引擎一起拉。

>96%

GaN 伺服器電源轉換效率（超越鈦金級）

12V → 800V

HVDC 架構轉換（資料中心＋EV）

kW → ~MW

單機櫃功率區間快速上移

8″ / 12″

SiC 走 8 吋、GaN 推進 12 吋晶圓

+5%

Hyundai／Kia E-GMP 導入 SiC 的續航增益

2026

結構性成長元年（AI＋車雙引擎）

三代資料中心供電：12V → 48V → 800V

電壓越拉越高、轉換越少，效率從 7 成爬到 9 成以上；SiC／GaN 的用武之地也越大。（依原文圖表）

推進方向（依原文）

投資視角：價值鏈與受惠者

把「電力牆」翻成價值鏈，從上游材料到下游應用看誰卡到位。下面是原文點名的角色，依 TrendForce 原文整理，當作研究起點。

寬能隙電力鏈的四個環節

價值鏈拆解（文中點名）

環節	角色	原文點名	投資看點
IDM 大廠（垂直整合）	從晶圓到模組全包、走「全棧能源方案」	Infineon(德)・STMicroelectronics(歐)・onsemi($ON)・ROHM(日)	規模＋整合＝護城河
GaN 元件	中低壓、高頻，AI 電源／快充主力	Infineon(CoolGaN)・STMicro・EPC(美／未上市)・Texas Instruments($TXN)・Navitas($NVTS)	AI 電源放量直接受惠
SiC 基板	高壓元件的源頭材料	SiCrystal（ROHM 子公司，德）自有基板	基板自給＝成本／供給優勢
GaN 晶圓代工	代工 GaN-on-Si／GaN-on-QST	世界先進 VIS(5347.TWO，授權自台積電)・台積電(2330.TW)	台廠卡位 GaN 代工
封裝／OSAT	高密度模組封裝（銀燒結、壓力鍵合）是可靠度瓶頸	Tata Electronics(印，與 ROHM 合作)	封裝＝新瓶頸環節
需求端（車廠）	導入 SiC／GaN 提升能效	Tesla($TSLA)・BYD(中)・Hyundai／Kia(韓)・Toyota(日)	車用＝第二成長引擎

給台股／美股投資人：台股看世界先進(5347.TWO) 的 GaN 代工卡位、台積電(2330.TW) 的 GaN 技術授權；美股看純題材的 Navitas($NVTS)、onsemi($ON)、TI($TXN)。封裝端的「銀燒結／壓力鍵合」被點名為高密度下的可靠度瓶頸，值得再往下挖。

角色與點名均為 TrendForce 原文說法；中文名與股號由公開資料對應、僅供識別（VIS＝世界先進 5347.TWO）。

讀完這篇希望你能帶走的事

瓶頸換位：AI 的限制從「製程多小」變成「電送不送得進來」。傳統矽電源在高壓、高頻、發熱上撐不住。

解方分工：SiC 顧高壓前段（HVDC、固態變壓器），GaN 顧機櫃與末端（PSU、PoL，效率 >96%）。主軸是 12V → 800V。

投資視角：台股看世界先進(5347.TWO) GaN 代工與台積電(2330.TW) GaN 技術；美股看 Navitas($NVTS)、onsemi($ON)、TI($TXN)；別忘了封裝（銀燒結）這個新瓶頸。放量看 2026 結構性成長與 800V 轉換。

名詞小抄：看到這些英文別慌

這篇出現的縮寫，一句話白話版。

名詞	一句話白話
SiC 碳化矽	寬能隙半導體，扛高壓、大功率。用在電網前段、固態變壓器、電動車主逆變器。
GaN 氮化鎵	寬能隙半導體，高頻、高效、輕薄。用在機櫃電源、末端轉換、快充。
寬能隙 wide-bandgap	能承受更高電壓、切換更快、更耐高溫的半導體材料，俗稱「第三代半導體」。
HVDC	高壓直流（High-Voltage DC）。資料中心改用高壓直流送電，少轉換、少損耗。
SST 固態變壓器	用半導體把中壓交流直接轉成 800V 直流，取代笨重的鐵芯變壓器。
PSU	電源供應器（Power Supply Unit），機櫃裡把電轉給伺服器的那一顆。
末端 DC/DC（PoL）	Point-of-Load，最靠近晶片、把電壓降到晶片要的最後一段轉換。
IDM	整合元件製造商，從晶圓到模組全包的半導體大廠（如 Infineon、ROHM）。
鈦金級 Titanium	伺服器電源效率的最高等級認證；GaN 做到 >96%、超越它。
逆變器 inverter	把直流轉成交流的裝置；電動車主驅動逆變器多用 SiC。
8 吋／12 吋	晶圓尺寸。越大片、單位成本越低；SiC 走 8 吋、GaN 推進 12 吋。
TCO	總持有成本（電費＋散熱＋空間）。效率好不好，直接打進這裡。
